Água é o agente extintor mais comum do mundo. Mas em determinados ambientes, ela sozinha não resolve. Em alguns casos, pode até agravar a situação. Entender por que isso acontece, e o que muda quando um sistema de espuma entra em cena, é o ponto de partida para qualquer especificação nesse tipo de projeto.
Incêndios envolvendo sólidos comuns, como madeira, papel e tecidos, respondem bem à água. Ela resfria o material, reduz a temperatura abaixo do ponto de ignição e o fogo se apaga. Esses são os chamados incêndios de classe A.
O problema aparece quando o combustível é um líquido inflamável, como gasolina, querosene de aviação, álcool industrial ou solventes. Nesse caso, o líquido continua na superfície após a aplicação de água, e o fogo não se apaga por resfriamento. Pior: a água pode espirrar o líquido em chamas, espalhando o incêndio. Esses são os incêndios de classe B, e é exatamente para eles que os sistemas de espuma existem.
O agente espumante age de forma diferente. Ao ser aplicado sobre a superfície do líquido inflamável, forma uma camada contínua que sufoca o fogo por abafamento e impede que os vapores do combustível entrem em contato com o oxigênio. Essa cobertura também restringe a reignição, o que é crítico em ambientes onde o risco permanece mesmo após o controle inicial das chamas.
Contextos típicos onde isso importa: hangares de aviação, terminais de armazenamento de combustível, plantas petroquímicas, refinarias e centros de distribuição com grandes volumes de líquidos inflamáveis.
Sistemas portáteis com espuma existem, mas em ambientes industriais de alto risco, eles não são suficientes. O volume de agente necessário, a velocidade de resposta exigida e a área a ser coberta tornam indispensável um sistema fixo, instalado permanentemente e pronto para atuar de forma automática ou por acionamento manual.
Os componentes básicos de um sistema fixo de espuma são:
Quando acionado, o sistema injeta o concentrado na proporção correta dentro da linha de água, gerando a solução espumante que segue até os pontos de descarga. Tudo isso acontece sem necessidade de mistura manual, o que é fundamental em situações de emergência.
O tanque de membrana, conhecido internacionalmente como bladder tank, é o tipo mais utilizado em sistemas fixos de espuma. O princípio de funcionamento é simples.
Dentro do tanque, existe uma membrana flexível, geralmente feita de borracha sintética, que separa dois volumes distintos: de um lado, a água da rede de combate a incêndio; do outro, o concentrado espumante armazenado dentro da membrana.
Quando o sistema é acionado, a água entra pelo lado externo da membrana. A pressão exercida por essa água comprime a membrana e força o concentrado para fora, empurrando-o até o proporcionador. Como a pressão do concentrado e a pressão da água se igualam nesse processo, o sistema mantém a dosagem estável em uma ampla faixa de vazão, sem necessidade de uma bomba adicional de concentrado.

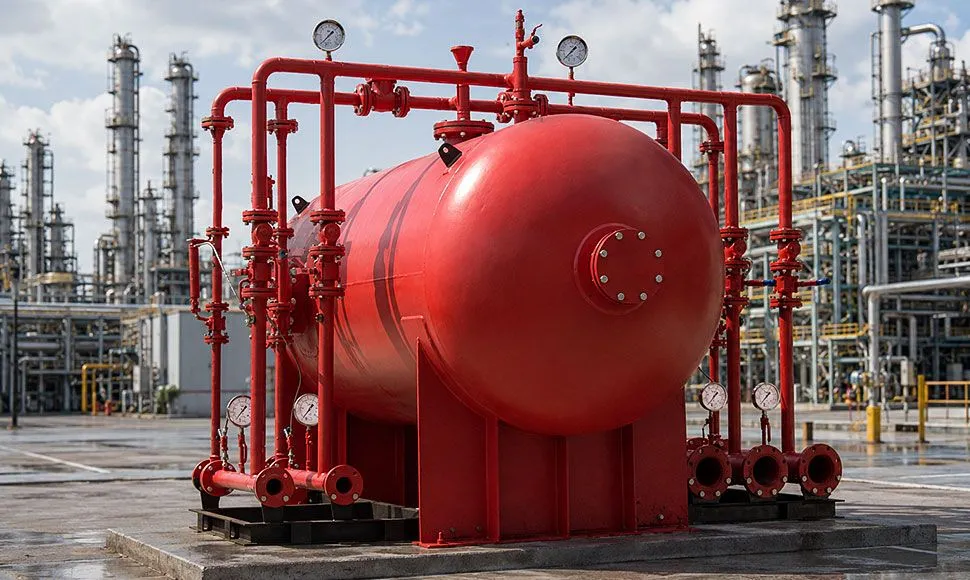

Esses tanques são fabricados nas configurações vertical e horizontal. A versão vertical ocupa menos área no piso, sendo preferida quando o espaço disponível é restrito. A versão horizontal oferece maior estabilidade em regiões com risco sísmico, é mais fácil de recarregar e transportar, e permite volumes maiores, chegando a 20.000 litros em algumas linhas de produto.
Do ponto de vista técnico, as variáveis críticas na especificação são a pressão de trabalho e a faixa de temperatura de operação. Tanques bem dimensionados suportam pressões entre 2,1 e 12 bar em configuração padrão, com opção de até 16 bar em versões certificadas pelo UL (Underwriters Laboratories, laboratório americano de segurança e conformidade). A faixa de temperatura operacional típica vai de 2°C a 75°C.
O proporcionador, ou ratio controller, é o componente responsável por injetar o concentrado na proporção exata dentro do fluxo de água. É o coração da dosagem do sistema.
O funcionamento se baseia no efeito venturi: a água passando em alta velocidade por um ponto estrangulado dentro do proporcionador cria uma zona de baixa pressão. Essa diferença de pressão aspira o concentrado da membrana e o injeta no fluxo principal, na proporção definida pelo orifício calibrado do equipamento.
A concentração usada varia conforme o tipo de concentrado e a norma do projeto. Os valores mais comuns são 3% e 6%, ou seja, 3 ou 6 partes de concentrado para cada 97 ou 94 partes de água. Manter essa proporção correta é decisivo:
Um ponto técnico relevante na especificação: sistemas com dois proporcionadores têm implicações diretas na certificação. O padrão UL Listed permite apenas um proporcionador por tanque. Já o padrão FM Approved (Factory Mutual, organização americana especializada em seguros industriais e aprovação de equipamentos) admite até dois proporcionadores, instalados em lados opostos do tanque. O FM também exige a presença de uma válvula de controle de concentrado, componente que não é compatível com a listagem UL. Por isso, um mesmo tanque não pode ser simultaneamente UL Listed e FM Approved: eles seguem critérios que se excluem mutuamente em alguns aspectos da configuração.
Não existe um concentrado único que serve para todos os riscos. A escolha do tipo certo é tão importante quanto o dimensionamento do tanque.
Os principais tipos são:
A compatibilidade entre tanque, proporcionador e concentrado não é opcional. Cada tanque é projetado, testado e certificado para tipos específicos de concentrado. Usar um concentrado não listado com o equipamento invalida a certificação e pode comprometer o desempenho do sistema em campo. Essa validação cruzada faz parte do processo de especificação e precisa ser verificada antes de qualquer compra.
As certificações UL e FM são os dois principais selos de referência internacional para sistemas de espuma. Na prática, a exigência de uma ou outra depende do contexto do projeto:
A diferença prática entre os dois vai além do nome. No FM, a válvula de controle de concentrado é obrigatória. No UL, ela não é permitida. O FM aceita até dois proporcionadores por tanque. O UL, apenas um. Essas restrições afetam diretamente o dimensionamento e a configuração final do sistema.
Para projetos que precisam atender os dois padrões ao mesmo tempo, a saída está em equipamentos que já saíram da fábrica com ambas as aprovações garantidas por configuração, não por adaptação posterior. Um exemplo disponível no mercado brasileiro é o tanque horizontal com dois proporcionados certificado UL/FM da HD Fire, comercializado pela Eagle Fire. Ele vem pré-montado, com proporcionadores de 2½ e 4 polegadas, válvulas de controle e configuração compatível com concentrados AFFF e AR-AFFF, atendendo as exigências de ambas as certificações conforme a versão configurada.
O tipo de ambiente define não só o volume de concentrado necessário, mas também a velocidade de resposta, a forma de descarga e o nível de redundância exigido.
Em terminais de armazenamento e plantas petroquímicas, o volume de concentrado é determinado pelo tamanho dos tanques de produto e pelo tempo de descarga previsto na norma. Redundância, resistência ao calor e materiais compatíveis com produtos corrosivos são variáveis que entram na especificação.
Já em centros de distribuição e indústrias com líquidos inflamáveis, a integração com o sistema de detecção automática é frequente. O acionamento pode ser disparado por detectores de chama, sensores de temperatura ou painéis de alarme, eliminando a dependência de intervenção humana no início da descarga.
O tamanho do tanque, em todos os casos, é calculado com base na vazão do sistema e no tempo de descarga exigido pela norma. Um tanque subdimensionado esgota o concentrado antes de suprimir completamente o incêndio, comprometendo todo o projeto.
Alguns erros aparecem com frequência em projetos de espuma, especialmente quando o especificador está avaliando esse tipo de sistema pela primeira vez.
Antes de definir qualquer equipamento, é preciso ter clareza sobre alguns pontos fundamentais: qual é o combustível envolvido e qual classe de risco ele representa, qual é a área protegida e a vazão exigida, e qual certificação o projeto ou a seguradora exige.
A orientação do tanque, vertical ou horizontal, deve ser avaliada em função do espaço físico disponível e do risco sísmico do local. Em regiões com histórico de atividade sísmica, tanques horizontais oferecem maior estabilidade estrutural.
Itens opcionais como visores de nível, válvulas de alívio, kits de recarga e pintura especial também precisam ser previstos desde o início. Acrescentá-los depois do fechamento do escopo eleva o custo e pode atrasar o comissionamento.
Um ponto frequentemente subestimado é o papel do fornecedor nesse processo. Especificar corretamente um sistema de espuma exige entender as restrições de listagem de cada configuração, não apenas conhecer os equipamentos disponíveis. A Eagle Fire oferece suporte técnico no pré-venda justamente para esse tipo de análise: verificar compatibilidade entre componentes, validar a configuração correta para a certificação exigida e evitar que erros de especificação apareçam no momento da instalação ou da auditoria.
Se você está dimensionando um sistema de espuma ou tem dúvidas sobre qual configuração atende o seu projeto, fale com o time técnico da Eagle Fire antes de fechar a especificação.
Faz sentido quando o risco principal envolve líquidos inflamáveis (classe B), como gasolina, querosene, álcool industrial e solventes. Nesses cenários, a água pode não apagar o fogo e ainda espalhar o líquido em chamas. A espuma cria uma camada que abafa o incêndio e reduz a liberação de vapores, ajudando a evitar reignição.
AFFF é indicado para hidrocarbonetos, como gasolina, diesel e querosene. Já o AR-AFFF é necessário quando há líquidos polares que degradam a espuma comum, como álcool e alguns solventes (exemplo: acetona). A escolha depende do tipo de combustível armazenado ou manuseado na área protegida.
É um tanque que tem uma membrana interna separando água e concentrado. Quando o sistema é acionado, a pressão da água comprime a membrana e empurra o concentrado até o proporcionador, mantendo a dosagem estável sem precisar de bomba adicional de concentrado. Ele é comum por ser uma solução simples e confiável para sistemas fixos.
As exigências afetam a configuração do sistema. Em UL Listed, normalmente é permitido apenas um proporcionador por tanque e a válvula de controle de concentrado não é compatível com a listagem. Em FM Approved, pode haver até dois proporcionadores e a válvula de controle de concentrado é obrigatória. Por isso, a certificação exigida pelo projeto ou seguradora influencia diretamente o dimensionamento e os componentes.
