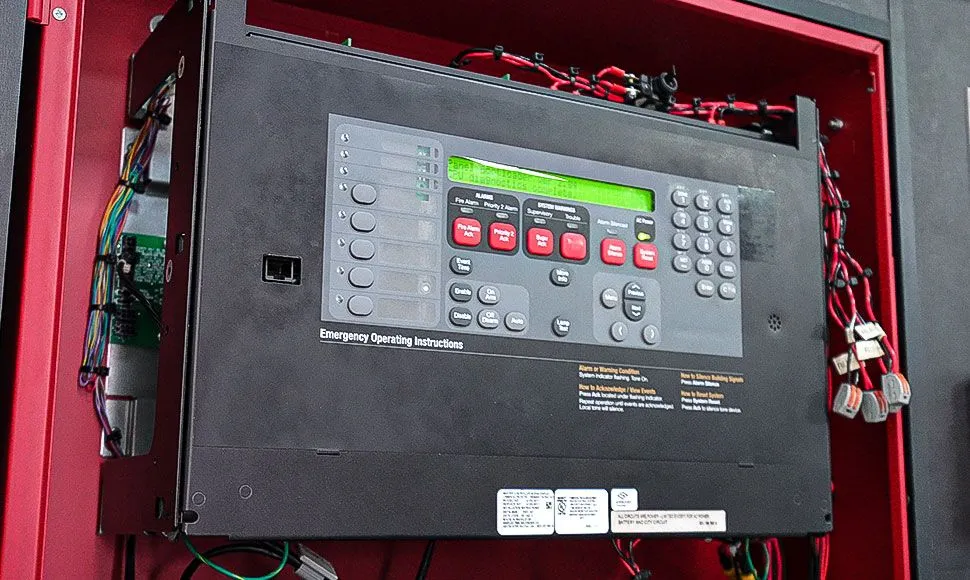

EOL na prática: como evitar falhas de supervisão em campo

Em sistemas de alarme de incêndio, a supervisão do circuito (via EOL - End of Line) é o “sensor” que garante que a fiação e a carga do laço estão íntegras. O problema: muitos circuitos passam no teste inicial e falham no comissionamento (ou pior, na rotina de manutenção) porque a EOL foi “enganada” sem querer por decisões comuns de campo.

Se você quer reduzir retrabalho, chamados intermitentes e dúvidas de auditoria, trate a EOL como parte do projeto elétrico, não como um acessório.

Itens a verificar antes de energizar:
1) EOL no último ponto físico do circuito (não “no painel”).
2) Sem derivações paralelas após o ponto supervisionado.
3) Resistência EOL com valor e potência conforme manual do fabricante.
4) Conferir polaridade, tipo de cabo, emendas e continuidade sob carga.
5) Testar falhas: aberto, curto, inversão de polaridade e fuga/umidade.

Em obras com exigência de alarme de incêndio certificado (ex.: UL/FM ou EN54), a supervisão bem implementada reduz a chance de não conformidades, porque transforma “defeito oculto” em evento detectável.

O que é supervisão EOL e por que ela falha mesmo funcionando

Na prática, a supervisão EOL verifica se o circuito está dentro de uma janela elétrica esperada (resistência/impedância). Em um circuito de notificação (NAC) ou em circuitos convencionais supervisionados, o painel monitora o estado do cabeamento e da carga. Quando a instalação muda o comportamento elétrico do circuito (sem intenção), o painel pode interpretar:

- Normal quando deveria ver falha (circuito “enganado”).
- Falha quando tudo parece ok (falso trouble).
- Intermitência (o pior cenário): ora normal, ora falha, difícil de reproduzir.

O ponto crítico: passar no teste de sirene/luz não prova que o circuito está supervisionado corretamente. Sirene tocar é teste funcional; supervisão é teste de integridade.

5 falhas recorrentes que comprometem a supervisão em sistemas de incêndio

1) EOL instalado no lugar conveniente

O erro clássico é deixar a resistência EOL dentro da caixa do painel, na primeira derivação ou no “último ponto do desenho”, mas não no último ponto físico do circuito. Assim, um rompimento depois do ponto onde a EOL ficou instalada não é detectado.

Sintoma típico: o painel indica normal, mas um trecho final do circuito está aberto e parte da sinalização não funciona.

Como evitar: defina no projeto o “último ponto supervisionado” e exija evidência em campo (foto e identificação na etiqueta). Em comissionamento, force falha abrindo o circuito após a EOL para confirmar detecção.

2) Derivações paralelas e “T” após o ponto supervisionado

Topologias com derivações (em “T”), comuns quando se tenta reduzir metragem, podem criar caminhos paralelos que mantêm a leitura elétrica “aceitável” mesmo com um cabo aberto em uma das pernas. Dependendo do circuito e dos dispositivos, você pode mascarar um aberto e só descobrir quando precisar de todas as cargas em operação.

Sintoma típico: circuito aparentemente normal, mas um ramo perde sinalização e ninguém percebe até um teste completo por trecho.

Em ambientes críticos (data centers, hospitais, galpões automatizados), a padronização de topologia e a rastreabilidade de derivações vale mais do que a economia de alguns metros de cabo.

3) Valor de EOL correto, componente errado (tolerância/potência/tecnologia)

Mesmo com o “ohm certo”, o componente pode ser inadequado: tolerância alta demais, potência insuficiente (aquecendo e variando), ou resistência sem estabilidade para o ambiente (umidade/temperatura). Em alguns painéis, o manual especifica uma EOL fornecida pelo fabricante (ou com características elétricas específicas).

Sintoma típico: falhas intermitentes sem padrão; o circuito volta ao normal após mexer em bornes ou após variação térmica do ambiente.

Como evitar: use a EOL recomendada; registre lote e valor medido; e, se houver caixas externas, proteja contra umidade e corrosão.

4) Emendas e bornes: o “quase contato” que passa no multímetro

Conexões com torque inadequado, cobre mal decapado, emenda sem padrão ou borne oxidado podem ter resistência variável. No multímetro (sem carga), tudo parece normal. Sob carga (sirenes/AV acionados), a queda de tensão e o aquecimento mudam a leitura e geram falhas.

Supervisão EOL não é só sobre o resistor: é sobre a estabilidade elétrica do circuito inteiro.

Como evitar: padronize emendas (conector adequado, isolamento correto), aplique torque conforme fabricante do borne, e faça teste sob carga (acionar NAC e medir tensão no último ponto).

5) Misturar dispositivos/cargas fora da lista de compatibilidade do circuito

Em NAC/AV, a combinação de sinalizadores, módulos, bases e acessórios pode alterar a impedância e o comportamento de supervisão. Em sistemas certificados, compatibilidade é parte do escopo de conformidade: o painel foi listado/certificado para operar com cargas específicas e limites definidos.

Sintoma típico: circuito supervisiona “ok” em repouso, mas ao adicionar um novo AV ou um módulo de interface o painel entra em falha, ou deixa de detectar curto/aberto como esperado.

Como evitar: trate a lista de compatibilidade como requisito de engenharia (não como sugestão). Em projetos com UL/FM ou EN54, valide com documentação do fabricante e memorial de cálculo do circuito.

Tabela de diagnóstico rápido

Como realizar o teste de supervisão de forma correta e confiável

Para reduzir discussões entre instalação, comissionamento e manutenção, separe o teste em dois blocos:

1) Testes de falha (obrigatórios para provar supervisão)

- Aberto: interrompa o circuito no ponto mais distante (depois da EOL) e confirme trouble.
- Curto: simule curto controlado no fim do circuito e confirme indicação e isolamento conforme arquitetura do sistema.
- Inversão (quando aplicável): verifique polaridade e reações do painel.
- Fuga/umidade: inspecione caixas em área externa, procure oxidação e caminho de fuga.

2) Testes sob carga

- Acione a NAC por tempo suficiente para estabilizar aquecimento.
- Meça tensão no último dispositivo e compare com limites do projeto.
- Verifique se a supervisão permanece estável durante e após o acionamento.

Se a conta de queda de tensão fecha “no papel” e falha no campo, quase sempre há emenda, bitola real diferente, comprimento maior que o previsto ou carga adicionada sem recalcular.

Certificação e conformidade: por que a EOL vira ponto de auditoria

Em projetos que pedem alarme de incêndio certificado, a cadeia de conformidade não está só no painel e nos dispositivos, mas também na forma como o sistema foi implementado e testado. Para leitura técnica e requisitos gerais, vale consultar:

- NFPA 72 (National Fire Alarm and Signaling Code): https://www.nfpa.org (normas e referências)
- UL Solutions (listagens e escopo de certificação): https://www.ul.com
- FM Approvals (aprovações e diretrizes): https://www.fmglobal.com/fmapprovals

Na prática, a auditoria aponta quando a documentação diz uma topologia e o campo entrega outra e a supervisão é o primeiro lugar onde isso aparece.

Onde a Eagle Fire contribui

A Eagle Fire atua como distribuidora de equipamentos para sistema de detecção e alarme de incêndio, com foco em projetos que exigem rastreabilidade e conformidade (incluindo linhas com certificações UL/FM e EN54). O diferencial normalmente está no suporte de engenharia de pré e pós-venda, para:

- Revisar topologia e pontos supervisionados antes da instalação.
- Ajudar a padronizar listas de materiais (evitando incompatibilidades).
- Suportar comissionamento orientado a falhas e documentação para entrega.

Se você está em fase de projeto, instalação, retrofit ou comissionamento e quer validar circuito supervisionado, compatibilidade e documentação, fale com o time técnico-comercial da Eagle Fire.
