Detector Linear por Feixe: Do Alarme ao Funcionamento Real

Quando um beam detector entra em alarme, é fácil concluir que o equipamento funcionou. Mas o que aconteceu, de fato, entre a fumaça subindo no ambiente e o painel registrando o evento? Entender essa sequência não é detalhe opcional. É o que separa uma especificação confiável de uma que vai gerar chamados de campo.

O que o detector linear por feixe faz de fato

O princípio é direto: um emissor projeta um feixe de luz infravermelha em direção a um receptor. Enquanto o caminho estiver livre, o nível de luz recebida permanece estável. Quando fumaça começa a ocupar esse espaço, parte da luz é bloqueada ou dispersa. Essa redução no sinal recebido é chamada de atenuação, e é ela que aciona o processo de detecção.

Existem dois arranjos principais. No modelo monoestático, com refletor, o emissor e o receptor ficam no mesmo lado do ambiente. O feixe percorre o vão, bate em um refletor e retorna. Esse formato simplifica a instalação em locais onde só é possível trabalhar em uma das paredes. Já no modelo biestático, emissor e receptor ficam em extremidades opostas, o que costuma oferecer maior sensibilidade em distâncias muito longas, mas exige acesso em dois pontos.

Da fumaça ao alarme: o que acontece internamente

O detector não reage ao primeiro sinal de atenuação como um interruptor. Ele monitora continuamente o nível de sinal e compara com limiares pré-configurados. Quando a atenuação ultrapassa o primeiro limite, o sistema registra um pré-alarme. Se continuar aumentando e alcançar o segundo limiar, o alarme é confirmado. Se o sinal cair abaixo do mínimo operacional, o sistema interpreta como falha, não como alarme de fumaça.

Essa distinção importa. Uma falha no feixe pode ser sujeira acumulada na lente, desalinhamento ou obstrução física. Um alarme real pressupõe atenuação gradual dentro de uma faixa específica, compatível com fumaça se espalhando pelo ambiente.

O tempo de integração funciona como filtro. O detector aguarda que o sinal atenuado se mantenha estável por um período mínimo antes de confirmar o evento. Isso evita que poeira levantada por uma empilhadeira, névoa d'água temporária ou interferência óptica momentânea resulte em falso alarme. Longe de ser uma limitação, é um mecanismo deliberado de filtragem.

Variáveis de campo que afetam a resposta

A distância entre o emissor e o refletor influencia diretamente a sensibilidade do sistema. Em percursos mais longos, a mesma quantidade de fumaça causa uma atenuação percentualmente menor. Por isso, a configuração de sensibilidade precisa considerar o comprimento real do caminho óptico em cada instalação.

O alinhamento óptico não tolera imprecisão. Um desvio pequeno no eixo do feixe reduz o nível de sinal recebido sem que haja fumaça alguma. O resultado prático é uma leitura de fundo que já parte de um valor comprometido, o que pode gerar falsos alarmes ou, pior, elevar artificialmente o limiar efetivo de detecção.

Temperatura extrema e vibração constante, comuns em ambientes industriais, podem alterar a estabilidade mecânica da montagem ao longo do tempo. Sujeira acumulada na lente reduz gradualmente o sinal sem gerar falha imediata, criando um estado de degradação silenciosa que só aparece nas manutenções preventivas, ou depois de um evento real.

A altura de instalação também merece atenção. Em galpões com pé-direito muito alto, a fumaça de um incêndio incipiente pode levar tempo considerável para atingir o feixe. O beam detector, nesse caso, não é lento. O comportamento da fumaça no ambiente é que define quando o evento chega até ele.

O que a certificação UL/FM muda no comportamento do equipamento

A certificação UL (Underwriters Laboratories) e a aprovação FM (Factory Mutual) são referências norte-americanas amplamente exigidas em projetos de alto padrão. Elas indicam que o equipamento foi submetido a testes controlados de resposta: concentração de fumaça, variação de temperatura, vibrações, interferência óptica e comportamento em condição de falha.

Na prática, isso significa que os limiares de alarme, pré-alarme e falha foram validados em laboratório sob condições conhecidas. Um equipamento sem esse nível de certificação pode responder de forma inconsistente: alarmar cedo demais, tarde demais ou em situações que não representam risco real.

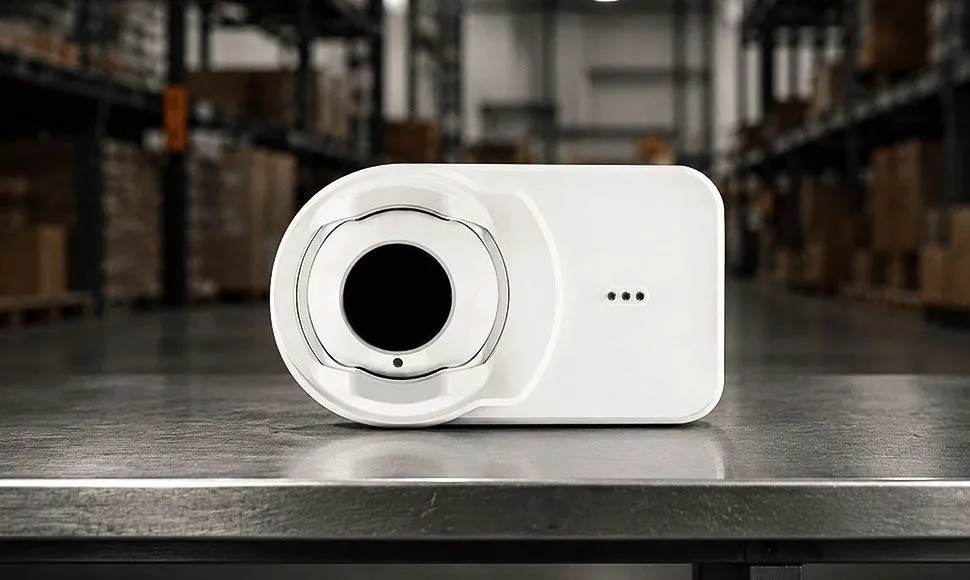

O OSI-R é um exemplo de detector linear por feixe convencional com refletor certificado UL/FM disponível no mercado brasileiro. Em projetos onde a rastreabilidade técnica do equipamento faz parte do escopo, ter essa documentação desde a especificação evita problemas na vistoria e no comissionamento.

Erros de interpretação que comprometem o sistema

Mesmo com equipamento correto e instalação concluída, alguns erros conceituais aparecem com frequência no campo.

O mais comum é confundir falha de alinhamento com defeito do detector. O equipamento acusa corretamente que o sinal está abaixo do mínimo operacional. O problema não está nele. Está na montagem.

Outro ponto frequentemente ignorado é a zona de exclusão próxima ao emissor e ao refletor. Nessa região, o feixe ainda não está estabilizado ou está próximo demais da superfície. Fumaça presente nessa faixa pode não ser detectada corretamente. O manual do fabricante define essa distância mínima, e ela precisa ser respeitada no projeto.

Há também a tendência de não ajustar a sensibilidade após a instalação definitiva. O ambiente de obra é diferente do ambiente em operação. Poeira de construção, temperatura e umidade mudam quando o espaço começa a ser usado. O ajuste fino após a entrega não é opcional.

Por fim, o beam detector não substitui detectores pontuais em qualquer layout. Em ambientes com divisórias, mezaninos ou obstruções verticais frequentes, o complemento com outros tipos de detecção pode ser necessário para garantir cobertura real.

O que verificar antes de considerar o sistema operacional

Ligar o sistema e verificar que não há falhas ativas não é suficiente. O comissionamento real de um beam detector inclui um teste funcional com material de atenuação controlada, introduzido intencionalmente no caminho do feixe para verificar se os limiares configurados respondem corretamente.

Esse teste deve ser feito com o ambiente nas condições mais próximas possíveis da operação normal. Os resultados, incluindo o nível de sinal de base, a atenuação que dispara pré-alarme e a que confirma alarme, precisam ser registrados e documentados. Esses registros fazem parte do laudo técnico e são exigidos em auditorias.

Um sistema sem esse histórico pode estar funcionando. Ou pode ter sido apenas ligado. A diferença só aparece quando o equipamento precisa funcionar de verdade.
