Rede de amostragem VESDA: por que o dimensionamento influencia o desempenho

É comum acontecer o seguinte: o projeto especificou o detector VESDA correto, o equipamento chegou homologado, a instalação seguiu o desenho técnico, e ainda assim o sistema demora para responder ou apresenta sensibilidade abaixo do esperado durante os testes. Nesse momento, a primeira suspeita costuma recair sobre o detector. Mas uma das causas que precisam ser investigadas está na rede de tubulação que transporta as amostras de ar até o detector que leva o ar até ele.

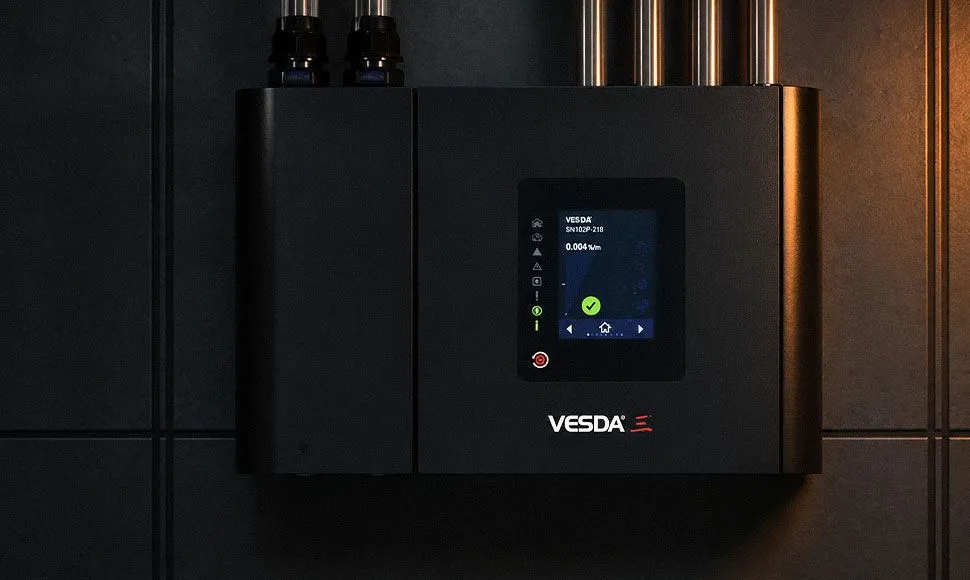

VESDA é a sigla de Very Early Smoke Detection Apparatus, um sistema de detecção por aspiração que puxa amostras de ar do ambiente através de uma rede de tubos com pequenos furos, levando essas amostras até um detector central de alta sensibilidade. A tecnologia em si é confiável e bem estabelecida. O problema é que o desempenho de um sistema por aspiração depende diretamente do correto dimensionamento da rede de amostragem, além da configuração, instalação e comissionamento adequados, para funcionar como deveria.

O detector está certo, mas o sistema não detecta como deveria

Quando a resposta em campo fica abaixo do esperado, o instinto é revisar a programação do detector ou trocar o equipamento. Só que o detector apenas analisa o ar que chega até ele.

Se a rede de tubulação está mal dimensionada, o ar chega diluído, atrasado ou simplesmente não chega na proporção certa de cada ponto monitorado. O aparelho pode estar tecnicamente perfeito e, mesmo assim, entregar uma performance ruim porque a amostra que ele recebe não representa bem o ambiente.

Variáveis que influenciam o desempenho da rede de amostragem

Variáveis conversam entre si o tempo todo: o desempenho da rede depende da combinação entre comprimento e diâmetro das tubulações, quantidade, posição e diâmetro dos furos de amostragem, conexões, ramificações, vazão e tempo de transporte. Esses parâmetros precisam ser avaliados em conjunto da amostra, ou seja, quanto tempo o ar leva para sair do ambiente e chegar ao detector. Redes muito longas, com muitas curvas ou número excessivo de furos, aumentam esse tempo de transporte e reduzem a capacidade do sistema de reagir cedo, que é justamente o motivo pelo qual o VESDA foi escolhido no lugar de um detector convencional.

Por isso, a sensibilidade nominal do detector, aquela informada na ficha técnica do fabricante, não é a mesma coisa que a sensibilidade real percebida no ambiente. A real depende de como a rede foi projetada.

Conheça a Eagle Fire

Balanceamento da rede: o cálculo que a maioria pula

O balanceamento da rede avalia a distribuição de fluxo entre os pontos de amostragem e ajuda a verificar se a rede atende aos critérios definidos para o projeto, proporcional à área que cobrem. Sem esse cálculo, uma rede mal dimensionada pode apresentar diferenças excessivas de fluxo entre os
pontos de amostragem, dos furos mais distantes. O resultado é reduzir a representatividade ou o desempenho de determinados pontos de amostragem.

O software de cálculo da rede existe justamente para simular esse comportamento antes da instalação. Ele não deve ser tratado como uma caixa-preta que só gera um relatório para anexar ao projeto. Ferramentas de dimensionamento como o ASPIRE permitem simular a rede antes da instalação e verificar, em cada ponto de amostragem, parâmetros como tempo de transporte, vazão, pressão e sensibilidade estimada, se o balanceamento está dentro da faixa aceitável e onde a rede precisa de ajuste.

Erros de projeto que só aparecem depois da instalação

Alguns problemas só ficam visíveis quando o sistema já está montado:

• Redes muito longas ou com excesso de curvas, que aumentam o tempo de resposta
• Posicionamento dos pontos de amostragem considerando a geometria, a altura e as condições de ventilação do ambiente, ignorando como a fumaça se estratifica em ambientes altos
• Distribuição uniforme aplicada a espaços com fluxos de ar irregulares, como galpões com exaustão forçada

Esses pontos raramente aparecem em uma vistoria visual. Costumam surgir apenas em testes de fumaça ou, pior, durante um evento real.

Como validar o dimensionamento antes de fechar o projeto

A documentação de dimensionamento pode incluir informações relevantes como tempo de transporte, vazão nos pontos de amostragem, diâmetros calculados, sensibilidade estimada e demais premissas utilizadas no projeto, o tempo de transporte por trecho, o balanceamento de cada furo e as premissas usadas para a distribuição, como pé-direito e padrão de ventilação do ambiente. Revisar esses parâmetros junto com a lista de materiais, antes da compra, evita retrabalho em obra e discussões sobre desempenho depois que o sistema já está instalado.

Como distribuidor Xtralis, marca por trás da linha VESDA, a Eagle Fire acompanha esse tipo de revisão dentro do processo de engenharia de aplicação, olhando o cálculo de rede junto com a lista de materiais antes de fechar o projeto. Se você está revisando um projeto de rede de amostragem ou tem dúvidas sobre o dimensionamento de uma instalação existente, converse com nosso time técnico antes de avançar para a compra: acesse nosso contato e fale com a equipe de engenharia.
